RTU COMPATTA PER IL MONITORAGGIO DI PRESSIONI E PORTATE

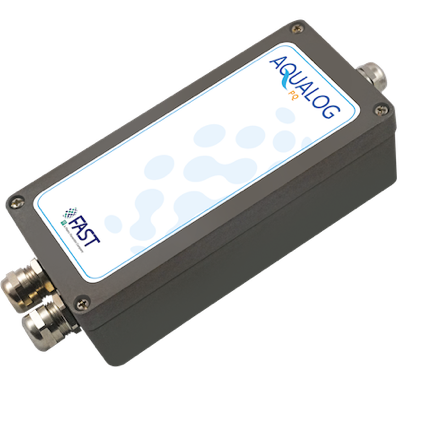

AQUALOG PQ è una RTU studiata per operare in ambienti gravosi ed è particolarmente indicata per il monitoraggio delle reti idriche.

Consente di monitorare pressioni, portate e livelli in ambienti dove l’operatività risulta difficoltosa e l’energia elettrica non è disponibile.
AQUALOG PQ, alimentato a batteria, è disegnato per operare in regime di bassissimo consumo di energia. AQUALOG PQ è un sensore IoT con comunicazione LoRaWAN.



  • Low power, autonomia di almeno 6 anni
  • Protezione IP68
  • Modalità “Discovery” per rilevazione e descrizione dei “Colpi di Ariete” utilizzando un modulo software con acquisizione ad alta frequenza
  • Acquisizione e trasmissione dati del punto critico (RTCP System)
  • Prevenzione allagamenti con misura di livello scolmatori di pioggia
  • IoT con LoRaWAN Modem
  • Collegamento al centro di controllo tramite comunicazione GSM/GPRS/3G
Disegnato e assemblato in Italia
Scarica il depliant per il servizio integrato
Alimentazione

Batteria durata > 6 anni in modalità standard

Certificazione

CE

Condizioni ambientali

-25°C + 60°C

Case

IP68

Caratteristiche tecniche



PRESSIONE/LIVELLO

2 ingressi da cella di pressione/livello/livello a ultrasuoni 0-10 mt

PORTATA/INGRESSI DIGITALI

1-2 ingressi di conteggio da Flow Meter (max 100 Hz) o per segnali generici

COMUNICAZIONE

1 LoRaWAN IoT modem
1 modem GSM / GPRS / 3G integrato con antenna esterna - opzione antenna carrabile
1 radio modem integrato (opzionale)
1 Porta USB

ALIMENTAZIONE

Batteria durata > 6 anni in modalità standard

CONDIZIONI AMBIENTALI

-25°C + 60°C

CASE

IP68

DIMENSIONI

PQ 80x175x60 mm – PQ PLUS 130x200x90

CERTIFICAZIONE

CE
Funzioni



ACQUISIZIONE DATI

Tempo base di acquisizione: 1”
Tempo base di archiviazione: 1’ - 1h
Numero massimo di variabili acquisibili: 16 Numeri Massimo di campioni archiviati: 250000

SUPERVISIONE REAL TIME

IoT - Cloud technology con LoRaWAN
Applicazioni “always on” con alimentazione esterna
Indagine step by step

MODALITÀ “DISCOVERY” HIGH FREQUENCY DATA ACQUISITION
(PER INDAGINI SU “COLPO DI ARIETE”)

Modulo software di acquisizione ad alta frequenza con campionamento fino a 125 volte al secondo. La memorizzazione si attiva al riconoscimento del singolo “Colpo di Ariete” che viene registrato per 25 secondi.
Si possono archiviare sul dispositivo fino a 100 “Colpi di Ariete”.

I dati possono essere salvati su file in formato CSV. (L’utilizzo di questa funzione riduce il tempo di vita delle batterie)

CONTATORI

Nr. 1 - Range: 32 bit
Conversione in unità ingegneristiche

PROTOCOLLI E STANDARD PER COMUNICAZIONI REMOTE

Modbus RTU / IEC 60870 / LoRaWAN / FTP

MESSAGGI

SMS

ALLARMI

Segnalazione e gestione di allarmi ed eventi generati da superamento di soglia e/o raggiungimento di stati fisici/logici. Utilizzo del servizio di messaggi per la notifica degli allarmi.

OPC

Compliant tramite OPC server

CONFIGURAZIONE

Da pc tramite software Fast “Rainbow Configurator”

INTEGRAZIONE CON AQUAWORKS, OVERLAND E SCADA Siemens WINCC-OA

Diretta tramite Wizard
